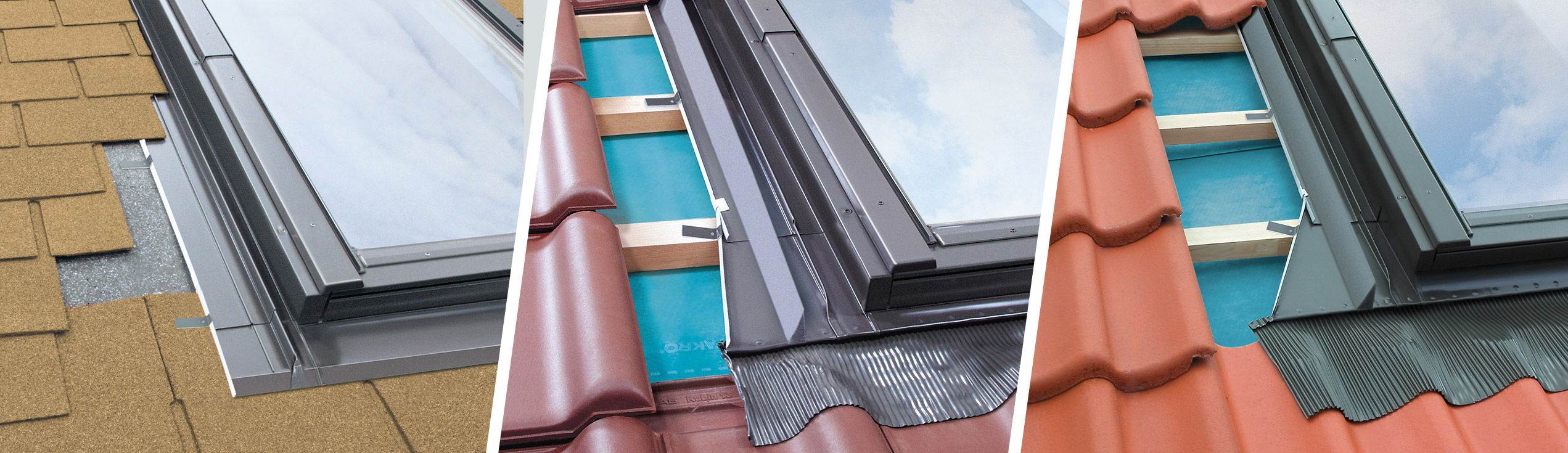

    BILKA TÖMÍTŐKERETEK beépítési kép tetőtéri ablakhoz
    Tetőtéri ablakokHivatalos BILKA Rendszer

    BILKA TÖMÍTŐKERETEK

    Vízzáró csatlakozás a tetőtéri ablak és a tetőfedés között. Biztonságos vízelvezetés és szélvédelem sík és profilozott tetőkhöz.

    Rendszer-kialakítás

    Tömítőkeretek Tetőtéri Ablakokhoz

    Hivatalos Gyári RendszerképBILKA Tömítőkeret tetőtéri ablak és tetőfedés vízzáró csatlakozásához

    Az ablakoknak a tetőszerkezetbe való előírásszerű és biztonságos beépítéséhez tömítőkeretre van szükség. A gondos mérnöki tervezésnek köszönhetően a tömítőkeretek elemei a tetőtéri ablak és a tetőfedő anyag tökéletesen vízzáró, szoros összeillesztését teszik lehetővé.

    • Hatékony Csapadékelvezetés

      A keretek kettős rendeltetésének egyike a csapadékvíz gyors, akadálytalan és biztonságos elvezetése a tetőfedő anyag felületére.

    • Szél és Időjárás Elleni Védelem

      A tömítőelemek megakadályozzák a szél, a porhó és a levegő beszivárgását a tetőszerkezetbe, óvva a tetőtér hőszigetelését és épségét.

    • Univerzális Tetőfedő Kompatibilitás

      A standard keretek lehetővé teszik a tetőtéri ablak felszerelését a legelterjedtebb tetőfedő anyagokra: sík fémlemezekre, klasszikus és mély profilú fémcserepekre, valamint speciális tetőszerkezetekre is.

    Mérethez és Tetőprofilhoz Igazított Választás

    A megfelelő tömítőkeret kiválasztásához ismernünk kell a tetőfedés pontos típusát (síklemez vagy hullámos cseréplemez), annak profilmélységét (0–10 mm, max. 45 mm vagy max. 90 mm), valamint a beépítendő tetőtéri ablak méretkódját.

    Kivitelek & Alkalmazási Területek

    A Hat Hivatalos BILKA Tömítőkeret-Típus

    Különböző tetőfedő anyagokhoz és beépítési szituációkhoz optimalizált gyári megoldások.

    ESVSík fedéshez
    ESV tömítőkeret hivatalos termékkép

    ESV tömítőkeret

    Sík tetőfedő anyagokhoz

    Legfeljebb 10 mm vastag sík tetőfedő anyagokhoz (2 × 5 mm) kifejlesztett prémium tömítőkeret. Biztosítja az ablak és a síklemez vagy síkfedés szoros, vízzáró összeillesztését.

    Alkalmazás:

    Legfeljebb 10 mm vastagságú síklemezhez (2 × 5 mm)

    Főbb jellemzők:
    • Max. 10 mm vastag síkfedés (2×5 mm)
    • Tökéletes peremilleszkedés
    • Kiváló vízelvezető képesség
    EZV-AProfilozott (max. 45 mm)
    EZV-A tömítőkeret hivatalos termékkép

    EZV-A tömítőkeret

    Hullámos tetőfedő anyagokhoz

    Legfeljebb 45 mm profilmélységű hullámos tetőfedésekhez tervezett standard tömítőkeret. A gyári XDP kiegészítő hőszigetelő készlettel (EZV-A + XDP) is elérhető a még magasabb szigetelési hatékonyságért.

    Alkalmazás:

    Maximum 45 mm profilmélységű hullámlemezhez / fémcserepekhez

    Főbb jellemzők:
    • Max. 45 mm profilmélység
    • Elérhető gyári XDP készlettel is (EZV-A + XDP)
    • Alumínium köpeny rugalmas alsó köpennyel
    EHV-AMagas profil (max. 90 mm)
    EHV-A tömítőkeret hivatalos termékkép

    EHV-A tömítőkeret

    Magasabb tetőprofilokhoz

    Speciális profilmélységű, magasabb hullámú tetőfedésekhez (max. 90 mm profilmélység) gyártott tömítőkeret, amely magas peremével biztosítja a tökéletes vízelvezetést.

    Alkalmazás:

    Speciális, max. 90 mm profilmélységű hullámos fedésekhez

    Főbb jellemzők:
    • Max. 90 mm profilmélység
    • Magas profilmagasságú fémcserepekhez és hullámlemezekhez
    • Megerősített vízelvezető vályú
    EHV-AT ThermoFokozott Hőszigetelés
    EHV-AT Thermo tömítőkeret hivatalos termékkép

    EHV-AT Thermo tömítőkeret

    Fokozottan hőszigetelt tetőkhöz

    Kifejezetten fokozott hőszigetelésű tetőszerkezetekhez tervezett termo tömítőkeret. A kerethez rögzített rugalmas hőszigetelő anyag a tokmagasság teljes hosszában csökkenti a hőhidakat.

    Alkalmazás:

    Fokozottan hőszigetelt tetőkhöz és energiatakarékos épületekhez

    Főbb jellemzők:
    • Integrált kiegészítő hőszigetelés
    • Jelentősen csökkenti a vonalmenti hőhidakat
    • Prémium komfort és energiahatékonyság
    ESA, EZADőlésszög-módosító
    ESA / EZA dőlésszög-módosító keret hivatalos termékkép

    ESA / EZA dőlésszög-módosító keret

    Szerelési dőlésszög korrekciójához

    A szerelési dőlésszög módosítására szolgáló speciális tömítőkeret-megoldás, amely lehetővé teszi a tetőtéri ablak beépítését a tetősíkhoz képest megnövelt szögben a jobb kilátás és bevilágítás érdekében.

    Alkalmazás:

    A beépítési dőlésszög gyártói előírás szerinti módosításához

    Főbb jellemzők:
    • Szerelési dőlésszög módosítása
    • Megnövelt belső térérzet és kilátás
    • Biztonságos gyári rögzítés és vízelvezetés
    EFWTeraszrendszerekhez
    EFW teraszrendszer-keret hivatalos termékkép

    EFW teraszrendszer-keret

    Terasz típusú / kis lejtésű tetőrendszerekhez

    Speciális terasz típusú tetőrendszerekhez és lapostetőkhöz kifejlesztett beépítő és tömítőkeret rendszer, amely a tetősík kiemelésével teremti meg a megfelelő vízelvezetési feltételeket.

    Alkalmazás:

    Terasz típusú tetőrendszerekhez és speciális beépítésekhez

    Főbb jellemzők:
    • Terasz és kis lejtésű tetőrendszerek
    • Biztonságos kiemelő szerkezet
    • Tartós vízzáró csatlakozás
    Gyári Méret- és Kompatibilitási Mátrix

    BILKA Tömítőkeretek Méret- és Elérhetőségi Adatai

    Az ablaktok külső méretei cm-ben, a gyári méretkód és a hét hivatalos tömítőkeret-konfiguráció elérhetősége a 15 szabványos méretben.

    Ablak mérete [cm] (külső méret)55x7855x9855x11866x9866x11866x14078x9878x11878x14078x16094x11894x140114x118114x140134x98
    Kód010216030414050607130809101112
    ESVSík tetőfedéshez (max. 10 mm)DDDDDDDDDDDDDDD
    EZV-AHullámos tetőfedéshez (max. 45 mm)DDDDDDDDDDDDDDD
    EZV-A + XDPHullámos tetőfedéshez hőszigetelő készlettelDDDDDDDDDDDDDDD
    EHV-AMagas profilmélységhez (max. 90 mm)DDDDDDDDDDDDDDD
    EHV-AT ThermoFokozottan hőszigetelt tetőkhözDDDDDDDDDDDDDDD
    ESA, EZASzerelési dőlésszög módosításáhozDDDDDDDDDDDDDDD
    EFWTerasz típusú tetőrendszerekhezDDDDDDDDDDDDDDD
    DD = A TÍPUS MÉRETEN ELÉRHETŐ (gyártói rendelésre elérhető méret)
    NDND = A TÍPUS NEM MEGJELENÍTHETŐ / NEM GYÁRTOTT
    Gyakorlati Útmutató

    Melyik tömítőkeretre van szükség?

    A megfelelő tömítőkeret kiválasztásához vegye figyelembe az alábbi főbb szempontokat:

    1. Fedés jellege (sík vagy profilozott)

    A tetőfedés felületi struktúrája határozza meg az alaptípust: síklemezekhez az ESV, bordázott és hullámos lemezekhez az EZV-A vagy EHV-A típus szükséges.

    2. Profil magassága (hullámmélység)

    Legfeljebb 45 mm magasságú profilokhoz az EZV-A, míg mélyebb (akár 90 mm-es) hullámprofilokhoz a magasabb oldalfalú EHV-A változat biztosítja a vízzárást.

    3. Ablak pontos mérete és kódja

    A tömítőkeretnek pontosan egyeznie kell a beépítendő ablak külső tok méretével (pl. 78×118 cm / 06-os kód).

    4. Kiegészítő hőszigetelési igény

    Energiatakarékos házaknál és fokozott hőszigetelésű tetőknél az EHV-AT Thermo vagy az EZV-A + XDP készlet csökkenti a vonalmenti hőveszteséget.

    5. Speciális beépítési szituációk

    Ha a tető dőlésszögének megváltoztatása szükséges a beépítésnél, az ESA/EZA dőlésszög-módosító, lapostetőknél pedig az EFW teraszrendszer ad megoldást.

    Kompatibilis Termékcsalád

    BILKA Tetőtéri Ablakok Teljes Kínálata

    Tekintse meg a BILKA tetőtéri ablak kínálatát: a klasszikus középen billenő kivitelektől a páraálló és felnyíló-billenő PreSelect modelleken át az elektromos okosvezérlésű nyílászárókig.

    Tetőtéri Ablakok Kategória

    WDOM Szállítás és Telepi Átvétel

    Személyes átvétel Miskolcon

    Díjmentes átvétel a miskolci telephelyünkön az előzetes visszaigazolást követően.

    Egyedi fuvar szervezhető

    Igény esetén országos házhozszállítást vagy építési helyszínre fuvarozást szervezünk tetőtéri ablakok és tömítőkeretek esetén is.

    Kérjen egyedi ajánlatot BILKA tömítőkeretre!

    A pontos típus kiválasztásához kérjük, adja meg az ablak méretét és a választott tetőfedés típusát (sík vagy profilozott, hullámmélység). Munkatársaink készséggel ellenőrzik a kompatibilitást!
